人妻无码AⅤ中文字幕_亚洲精品久久久无码_欧美疯狂高潮呻吟a片_亚洲丁香五月激情综合_vagaa亚洲亚洲色爽免影院_精品亚洲国产成人A片在线播放_四川妇女BBBWBBBWM_欧美大片18禁aaa片免费_亚洲人成小说网站色在线_国产人妻人伦精品久久久

FORMVAR模具鋼材料|一勝百FORMVAR模具鋼專(zhuān)業(yè)供應(yīng)商 - 德松模具鋼

[中文版] · [ENGLISH]

•
•
  • ????德松簡(jiǎn)介
  • ????認(rèn)證資質(zhì)
  • ????在線(xiàn)參觀
  • ????人才招聘
  • ????合作伙伴
  • ????法律聲明
•
  • ????熱作模具鋼
  • ????冷作模具鋼
  • ????塑膠模具鋼
  • ????碳素工具鋼
  • ????粉末高速鋼
  • ????硬質(zhì)合金鎢鋼
  • ????銅材 鋁材
•
  • ??????鋼料加工
  • ??????熱處理　
•
  • ?????德松動(dòng)態(tài)
  • ?????行業(yè)新聞
  • ?????行業(yè)百科
  • ?????問(wèn)題解答
•
  • ????聯(lián)系信息
  • ????關(guān)注微信
  • ????企業(yè)博客
  • ????企業(yè)微博
  • ????在線(xiàn)詢(xún)價(jià)

產(chǎn)品分類(lèi)/Category

• 熱作模具鋼
• 冷作模具鋼
• 塑膠模具鋼
• 碳素工具鋼
• 粉末高速鋼
• 硬質(zhì)合金鎢鋼
• 銅材 鋁材

S136模具鋼

DC53模具鋼

UNIMAX模具鋼

瑞典進(jìn)口熱作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 熱作模具鋼 > 瑞典進(jìn)口熱作模具鋼 >

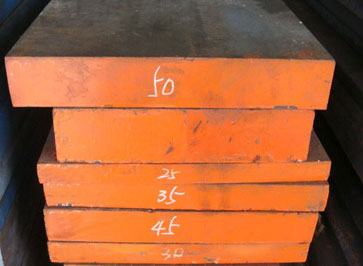

FORMVAR

品 牌：	SWEDEN
原產(chǎn)地：	瑞典
規(guī) 格：	詳見(jiàn)說(shuō)明
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	電渣重熔
化學(xué)成分：	詳見(jiàn)鋼材成分
常規(guī)應(yīng)用：	鍛造/擠壓/壓鑄模具

• 詳細(xì)信息
• 鋼料規(guī)格
• 鋼料成分

• FORMVAR模具鋼是由瑞典鋼廠生產(chǎn)的一種高性能熱作模具鋼，具備耐熱磨損和抗塑性變形的優(yōu)異性能。相比市面上的DIN標(biāo)準(zhǔn) 1.2344和1.2343模具鋼，它是升級(jí)版的鍛造模具鋼，是追求高品質(zhì)產(chǎn)品公司或模具廠的明智選擇。瑞典公司的FORMVAR模具鋼依舊沿用統(tǒng)一牌號(hào)FORMVAR，FORMVAR壓鑄模具鋼擁有良好的回火抗力和良好的高溫強(qiáng)度以及優(yōu)異的淬透性，熱處理和表面涂層處理后擁有良好的尺寸穩(wěn)定性。

  熱處理：
  軟化退火：保護(hù)氣氛下加熱至850°C，熱透后，隨爐以 10°C/h的速度冷卻至 600°C, 然后空冷。
  去應(yīng)力回火：在粗加工后，應(yīng)該熱透至 650°C, 保溫 2 小時(shí)，隨爐冷卻至 500°C, 然后空冷。
  淬火：預(yù)熱溫度: 600-900°C。通常至少分兩階段預(yù)熱。第一階段在600 - 650°C，第二階段在820 - 850°C。如分三階段則第二階段采用 820°C, 第三階段采用 900°C。奧氏體化溫度: 1000 - 1030°C。
  回火：根據(jù)所需硬度參考回火曲線(xiàn)選擇回火溫度。對(duì)壓鑄模具至少回火三次，熱鍛模具和擠壓模具回火兩次。兩次回火中間，模具要冷卻至室溫，每次在回火溫度至少要保溫兩小時(shí)。在500-550°C溫度范圍內(nèi)回火會(huì)導(dǎo)致較低的韌性。
  淬火介質(zhì)：高速氣體/循環(huán)空氣，真空淬火（具有足夠正壓力的高速氣體），若要控制淬火變形和預(yù)防開(kāi)裂，建議在320-450°C進(jìn)行分級(jí)淬火 。在 450-550°C 鹽浴爐或流動(dòng)粒子爐中等溫淬火，在 180-200°C 鹽浴爐或流動(dòng)粒子爐中等溫淬火油淬，油溫約 80°C，注意: 淬冷至 50 - 70°C時(shí)應(yīng)立刻回火。
  氮化及碳氮共滲：氮化及碳氮共滲在模具表面形成硬化層，提高了模具對(duì)于磨損、粘著和早期熱龜裂的抵抗能力。Formvar 可以通過(guò)離子爐、氣氛爐、流動(dòng)離子爐和鹽浴爐進(jìn)行氮化及碳氮共滲。氮化及碳氮共滲溫度應(yīng)低于先前最高回火溫度至少 25 - 50°C 否則會(huì)造成模具硬度、強(qiáng)度降低，尺寸公差也會(huì)產(chǎn)生發(fā)生改變。在氮化及碳氮共滲中可能會(huì)產(chǎn)生脆性化合物層，即氮化白層。氮化白層因其很脆，在受到高的機(jī)械載荷或熱沖擊載荷時(shí)會(huì)產(chǎn)生開(kāi)裂或破碎。作為基本的原則，要盡量避免產(chǎn)生白層。Formvar 經(jīng) 510°C 氨氣氮化或480°C離子氮化后都能得到約1100 HV0.2的表面硬度。



• 扁料厚	扁料闊	圓料直徑
  10mm~500mm	50mm~600mm	10mm~500mm
  注：鋼材規(guī)格尺寸為本公司第一批次入庫(kù)記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢(xún)。

• 元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	釩V
  含量	0.35	5.0	0.5	0.2	2.3	0.6

• 在線(xiàn)客服

• 售前咨詢(xún)
• 訂單跟進(jìn)
• 售后服務(wù)

• 客服電話(huà)

• 0769-00000000
